Válvula de Seguridad Modelo 64
Válvula de Seguridad Modelo 64

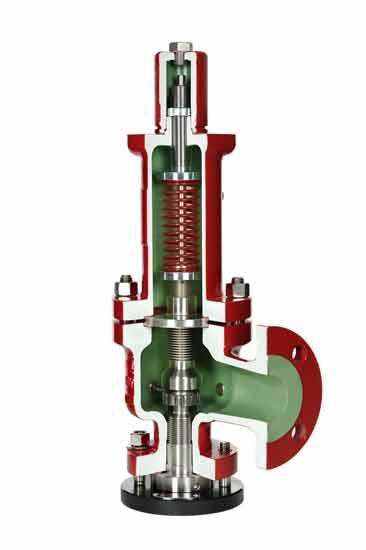

El Modelo 6400, es una válvula de seguridad del tipo angular a 90º entre la entrada y la salida, con conexiones bridadas, asiento completo, acción directa y cargada a resorte. Subdividida en tres tipos: Convencional, Equilibrada (con fuelle), y Equilibrada-Pistón. Todos los tipos están diseñados con internos específicos para trabajar con gases y vapores, o líquidos.

Diseño:

  • El cuerpo de la válvula es del tipo angular a 90º entre la brida de entrada y la de salida. Su amplia capacidad interior y los suaves cambios de sección ayudan a disminuir las turbulencias y por lo tanto a mejorar el desalojo del fluido en el momento de la descarga.
  • El asiento es del tipo completo, guiado y roscado al cuerpo, permitiendo una perfecta alineación y un fácil desmontaje.
  • El disco al ser independiente del obturador, facilita su reparación o cambio y permite una mejor selección de calidad de materiales.
  • El vástago-puntal, diseñado en dos piezas, permite que el material del puntal sea endurecido para soportar altas cargas y facilitar el deslizamiento, evitando gripajes con la guía.
  • La guía dispone de una amplia zona de guiado del puntal para evitar desgastes prematuros y asegurar una perfecta alineación de todos los internos.
  • El fuelle está dimensionado para que su área media sea equivalente al área del orificio logrando de esta forma un perfecto equilibra-do de la válvula y por consiguiente un perfecto funcionamiento para actuar ante contrapresiones variables. Su cuidado diseño permite soportar las presiones y temperaturas máximas consiguiendo un alto grado de elasticidad.
  • Los resortes están dimensionados con un programa de cálculo experimentado de alta fibilidad, y fabricados con la calidad de materiales más idóneos para las condiciones del proceso, asegurando la elasticidad y la repetición precisa de la apertura de la válvula.
  • En el diseño de los diferentes tipos de válvulas, se ha tenido muy presente la estandarización, pudiéndose convertir una válvula del tipo convencional en equilibrada con un mínimo cambio de piezas.
