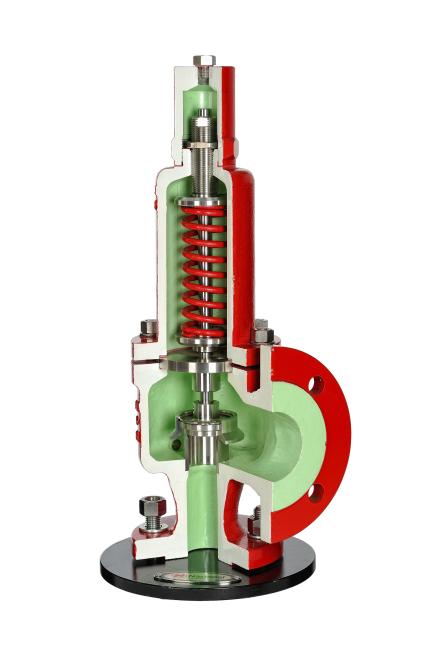

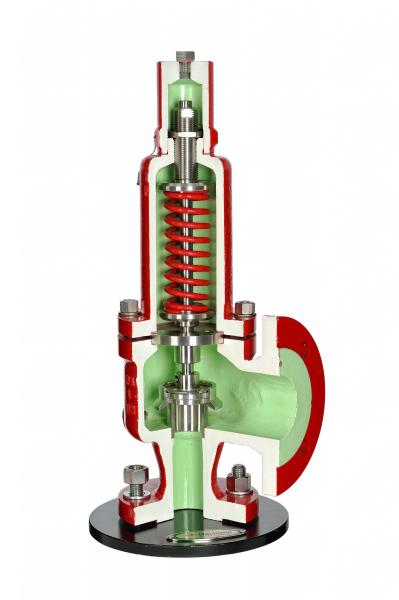

Válvula Seguridad Modelo 55

Válvula de seguridad tipo angular a 90º de apertura total instantánea, semi-asiento, cargada a resorte.

Válvula de seguridad Modelo 55



Diseño:

EN ISO 4126-1; ASME VIII Div.1; API-526; ASME B16,34

AD 2000 – MERKBLATT A2

Tamaños:

DN 20 x32 hasta DN150xDN250

Rating bridas:

Entrada PN-16 ÷ 40

Salida PN-16

Bajo demanda se pueden suministrar  con bridas ANSI B-16,5

Materiales estándar:

Acero carbono, acero inoxidable, aleaciones especiales (904L, Hastelloy , etc).

Válvula de seguridad 5500
Válvula de seguridad 5500
PDF - 0.52 Mb
MOD.55 ATEX 2014/34/UE
PDF - 1.65 Mb
Catalogue Mod 5500 ENG
PDF - 1.58 Mb
Catalogue Mod 5500 ESP
PDF - 0.41 Mb
Certificado de examen CE de tipo - Modelo 5500
PDF - 0.16 Mb
Certificado de aprobación del sistema calidad - Modelos 3-5111; 3-5161; 3-5000; 5500; 5500; 6400
PDF - 0.07 Mb
Declaración de conformidad atmósferas potencialmente explosivas - ATEX - Modelos 3-5000; 3-5010; 3-5111; 3-5161; 5500
PDF - 0.24 Mb
Certificado EAC VN TR CU 010 - Modelos 6400, 5500, 3-51, 3-50
PDF - 1.85 Mb
Certificate EAC VN TR CU 012 ATEX - Modelos 3-50;3-51; 5500; 6400
PDF - 1.17 Mb
Certificado EAC VN TR CU 032 (PED) - Modelos 6400, 5500, 3-51, 3-50
